Miksi ulkokierre 90° taivutettu täysmessinkipalloventtiili on ihanteellinen kompakteihin putkistojen asetteluihin?

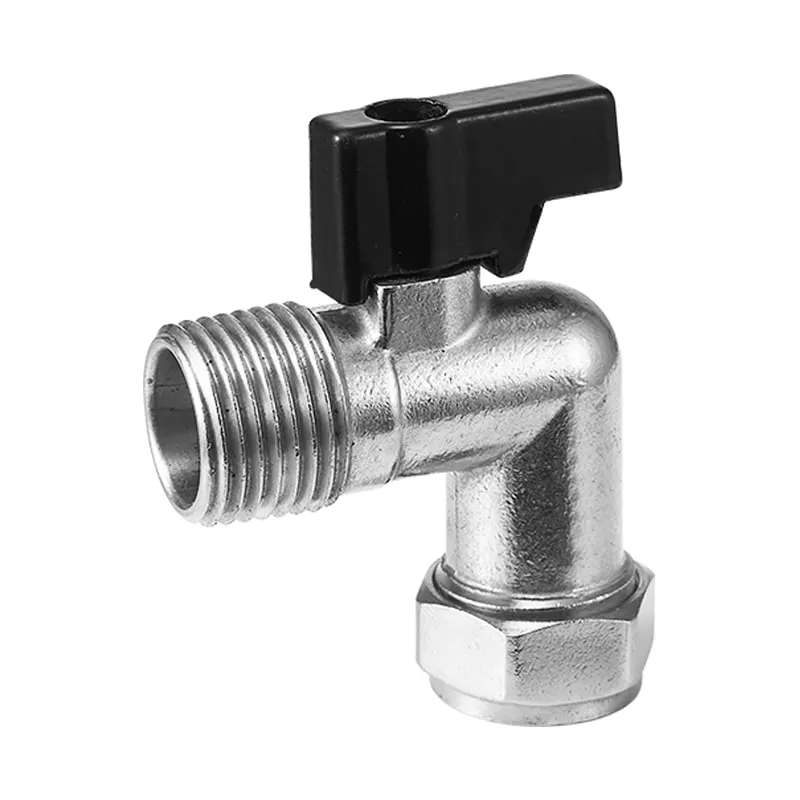

Kun suunnittelijat käsittelevät putkireittejä, jotka vaativat 90 asteen suunnanvaihtoa ja riippumatonta sulkuohjausta,Ulkokierre 90° taivutettu täysi messinkipalloventtiiliyhdistää kaksi toimintoa yhdeksi yksiköksi. Perinteisissä putkistoratkaisuissa kootaan usein vakiopalloventtiili ja kulmaliitos, mikä luo ylimääräisiä liitosliitoksia. Jokainen lisäliitos lisää mahdollisia vuotokohtia ja lisää kokonaistilan käyttöä rajoitetussa kaapin tai laitteen sisätilassa. Integroitu taivutettu rakenne poistaa ylimääräisten kulmaosien tarpeen ja pitää kokoreikäisen virtauskanavan painehäviön vähentämiseksi nesteen siirron aikana.

1. Kulmatyyppisten putkiventtiilien suunnittelulogiikka

Kulmatyyppiset palloventtiilit luovat tavanomaisen suoran läpimenon venttiilirakenteen. 90 astetta taivutettu runko suorittaa suunnanmuutoksen, kun taas sisäinen pallomekanismi tarjoaa neljänneskierroksen auki-kiinni -toiminnon. Täysreikäinen sisäkanava pitää sisähalkaisijan yhteneväisenä liitosputkistojen kanssa välttäen virtauksen kutistumisen, jota esiintyy yleisesti monissa tavallisissa kulmasulkuventtiileissä. Väliaine voi kulkea läpi ilman selvää virtausvastuksen nousua.

Ulkokierteen päät tukevat suoraa kierreliitäntää vastaaviin putkiportteihin. Liitostyössä ei tarvita hitsausta tai monimutkaisia ​​erikoistyökaluja. Tämä ominaisuus tuo mukavuutta paikan päällä tapahtuvaan kokoonpanoon ja myöhempään huoltopurkamiseen. Insinöörit voivat vaihtaa tai tarkastaa tämän venttiilin tuhoamatta ympäröiviä putkisegmenttejä.

• Integroitu 90 asteen taivutus poistaa ylimääräiset kulmaliitokset ja väliliitokset
• Täysreikäinen pallorakenne säilyttää vakaan virtauskapasiteetin ja pienen painehäviön
• Ulkokierreliitännät sopivat laajalti hyväksyttyihin standardiputkiliitäntöihin
• Manuaalinen neljänneskierros antaa nopean avaus- ja kiinnivasteen

Monet pienikokoiset mekaaniset kotelot ja seinälle asennettavat putkistoasettelut hyötyvät tästä rakennekonseptista.Ulkokierre 90° taivutettu täysi messinkipalloventtiilieliminoi ylimääräiset liitosyhdistelmät ja optimoi koko putkilinjan tilajärjestelyn.

2. Messinkimateriaalin suorituskyky nesteenhallintakomponenteille

Messinki on edelleen laajalti luotettu seos nesteiden ohjauslaitteistoissa. Se tarjoaa tasapainoisen mekaanisen lujuuden, korroosionestoominaisuuden ja hienon työstettävyyden. Veden, paineilman, matalapainekaasun ja yhteensopivien öljyväliaineiden käyttöympäristöissä messinkimateriaali kestää hapettumista ja hidasta hajoamista, jonka aiheuttaa pitkäaikainen keskipitkä kosketus. Verrattuna joihinkin kevytmetalliseoksiin, pätevä messinkiventtiilirunko säilyttää rakenteellisen vakauden normaaleissa käyttöpainejaksoissa.

Valmistuksen tarkkuus ratkaisee suoraan lopullisen tiivistyskyvyn. Pallasydämen, venttiilin istukan ja kierrepinnan tarkka koneistus takaa tiukan yhteensovituksen liikkuvien osien välillä. Huono prosessointitarkkuus aiheuttaa piileviä vuotoriskejä, vaikka raaka-aine täyttää standardivaatimukset. Tiiviste-istuinmateriaalit ovat myös tärkeässä roolissa, koska ne tukevat toistuvia auki-sulkemisjaksoja ilman nopeaa vanhenemista tai pysyviä muodonmuutoksia.

Yhteinen venttiilirungon materiaalivertailu

Materiaalin valinnan tulee vastata todellista työvälinettä ja ympäristöä.Ulkokierre 90° taivutettu täysi messinkipalloventtiilikäyttää messinkiä päärunkomateriaalina, ja se on kohdistettu yleisiin putkistojen ja mekaanisten nesteiden ohjausskenaarioihin, joissa korroosioriski pysyy hyväksyttävällä alueella.

3. Tosimaailman sovellusskenaariot

Eri asennuspaikat tuovat ainutlaatuiset tila- ja toiminnalliset vaatimukset kulmapalloventtiileille. Jos putkilinjojen on käännettävä 90 astetta lähellä laiterajapintoja, tämä venttiili voi yksinkertaistaa putkistojen kokonaisjärjestelyjä huomattavasti.

Asuin- ja liikerakennusten LVI-järjestelmät

Seinään piilotetut putkistot, kaappiveden alla olevat syöttöpiirit ovat usein kapeassa asennustilassa. Perinteinen venttiili ja kulmakappale vievät liikaa tilaa. Integroitu taivutettu venttiili yhdistää seinän ulostuloputken ja päätelaitteet suoraan, mikä vähentää liitosten määrää. Se koskee saniteettitilojen haarojen sulkupisteitä ja vesihuoltohaaroja kaupallisten wc-tilojen sisällä.

Mekaanisten laitteiden apunestepiirit

Ilmakompressorit, pienet prosessointilaitteet ja jäähdytysjärjestelmät vaativat usein paikallisen sulkemisen 90 asteen kääntöasennoissa. Ulkokierreliitännät liitetään suoraan laitteen kierreportteihin. Käyttäjät voivat katkaista väliaineen virtauksen nopeasti laitteiden virheenkorjausta tai rutiinihuoltoa varten ilman pääjärjestelmän putkistojen sulkemista.

Kevyt teollisuusnesteen siirto

Korjaamon paineilmahaaraputket, matalapaineiset nesteenjakeluverkot tarvitsevat luotettavia paikallisia sulkupisteitä. Pieni koko auttaa järjestämään useita venttiiliyksiköitä rajoitettuun laitekaappitilaan. Täysreikäinen rakenne välttää virtauksen rajoittamisen, mikä on tärkeää järjestelmän toiminnan tehokkuuden säilyttämiseksi.

Edellä mainituissa asennusolosuhteissa,Ulkokierre 90° taivutettu täysi messinkipalloventtiilitarjoaa integroidun ratkaisun, joka täyttää sekä suunnanmuutos- että sulkemisvaatimukset.

4. Käytännön asennus- ja kokoamisohjeet

Jopa hyvin valmistetut venttiilit voivat aiheuttaa vuotoja tai varhaisia ​​vaurioita, jotka johtuvat virheellisistä asennustoimista. Kenttäkokoonpanotyössä tulee noudattaa useita perusperiaatteita.

Silmämääräinen tarkastus on suoritettava ennen virallista asennusta. Tarkista venttiilin rungon pinta, kierreosa ja kahvan liike. Varmista, että pallon ydin pyörii tasaisesti koko auki-kiinni -liikkeen aikana. Kaikki jäännösmetallilastut tai lika venttiilin ontelon sisällä tulee puhdistaa, jotta vältetään tiivistepintojen naarmuuntuminen käyttöönoton jälkeen.

Ulkokierreliitoksia varten sopiva kierretiivistemateriaali on levitettävä asianmukaisesti. Vältä tiivistenauhan ylikäärimistä, sillä muuten roskia voi päästä venttiilin sisäkammioon ja vahingoittaa tiivistetiivisteitä. Kun kiristät kierteitä, kohdista voimaa venttiilirungon kuusikulmaiseen asentoon, älä koskaan käännä koko venttiiliä tarttumalla kahvasta. Liiallinen vääntömomentti halkeilee messinkirunkoa tai vaurioittaa sisäkierteen rakennetta.

Varaa esteetön tila kahvan liikkeelle asennuksen jälkeen. Varmista, että kahva ei törmää seinää, kaappia tai viereisiä putkia vasten käännettäessä 90 astetta. Jos kahvan asento häiritsee ympäröiviä osia, tarkista, pystyykö säädettävä kahvan rakenne mukautumaan paikallisiin asetteluolosuhteisiin.

On huomattava, ettäNingbo Ming Da Hai Chen Metal Products Co.,Ltd.tarjoaa käytännöllisiä kokoonpanovinkkejä ja teknisiä viiteasiakirjoja kumppaneille, jotka ottavat käyttöön messinkikierteisiä venttiilituotteita eri projektiympäristöissä.

5. Suorituskyvyn testaus ja pitkän aikavälin palvelunäkökohdat

Asennuksen päätyttyä paine- ja vuototarkastus on välttämätön validointivaihe. Nosta järjestelmän painetta vähitellen sen sijaan, että käyttäisit täyttä painetta välittömästi. Tarkkaile kierteiden liitäntäkohtia ja venttiilin varren aluetta itkua tai kuplien muodostumista varten. Suorita useita täydellisiä auki-kiinni -syklejä ja varmista, että venttiili pystyy saavuttamaan täydellisen sulkeutumisen työpaineessa.

Pitkäaikaisen käytön aikana säännöllinen silmämääräinen tarkastus auttaa havaitsemaan varhaiset epänormaalit merkit. Kiinnitä huomiota siihen, virtaako kovia vieraita hiukkasia putkistojen sisällä. Rakeiset epäpuhtaudet voivat naarmuttaa pallon ytimen ja venttiilin istukan tiivistepintoja ja aiheuttaa vähitellen sisäistä vuotoa. Vastavirtaan voidaan lisätä sopivia suodatinlaitteita, jos väliaine sisältää kiinteitä hiukkasia.

Käyttölämpötilan ja -paineen tulee pysyä tuotteen määritellyssä laajuudessa. Nimellistyöolojen ylittäminen lyhentää käyttöikää ja tuo piileviä turvallisuusriskejä. Kun järjestelmä seisoo pitkään, käytä venttiilin auki-sulkemisjaksoja ajoittain, jotta liikkuvat osat pysyvät joustavina.

Integroitu taivutettu palloventtiili ratkaisee todellisia putkilinjan asettelun arvoituksia lukemattomissa suunnitteluprojekteissa. Huolellinen tuotevalinta, standardoitu asennus ja rutiinitilan tarkastus toimivat yhdessä ylläpitäen vakaan nesteenhallinnan suorituskyvyn pitkäaikaisissa putkistojärjestelmissä.
